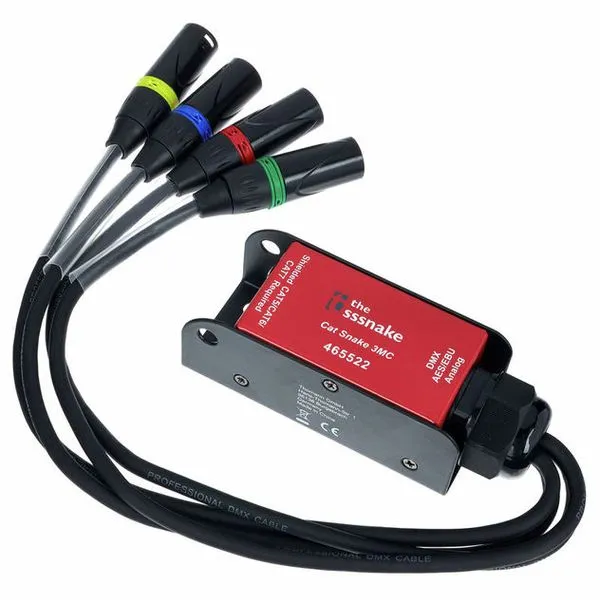

4x 3-pol XLR Male auf RJ45 Adapterkabel the sssnake

4x 3-pol XLR Male auf RJ45 Adapterkabel the sssnake – 4-fach-Adapterkabel, mit dem sich vier separate 3-polige XLR-Signale (z. B. DMX-Leitungen oder symmetrische Audiokanäle) über ein einzelnes CAT5-Netzwerkkabel per RJ45 übertragen lassen, statt vier einzelne Kabel verlegen zu müssen.

Am anderen Ende der Strecke wird das passende Gegenstück mit female-Anschlüssen benötigt, um die vier Leitungen wieder aufzuteilen.

• Länge: ca. 90 cm
• Anschlüsse: 4× XLR 3-polig male auf RJ45
• Kapazität: 4 Leitungen über ein CAT5-Kabel

Die Idee, DMX-Signale über handelsübliche Netzwerkkabel statt über klassisches, deutlich schwereres DMX-Multicore zu übertragen, hat sich in der Veranstaltungsbranche längst als praxiserprobte Methode etabliert – nicht zuletzt, weil CAT5-Kabeltrommeln leichter, günstiger und in großen Längen einfacher verfügbar sind als spezialisierte mehradrige DMX-Leitungen. Mit einem passenden Adapterpaar wie diesem lässt sich diese Technik ohne teures Spezialequipment nutzen: Ein Satz Adapter am Sendeort wandelt die einzelnen DMX-Leitungen auf eine RJ45-Buchse um, ein zweiter Satz am Zielort wandelt sie zurück auf die gewohnten XLR-Stecker. Für Aufbauten mit langen Kabelwegen, etwa zum Followspot-Platz oder in einen entfernten Gebäudeteil, reduziert das spürbar Gewicht und Volumen im Fuhrpark. Wichtig für die praktische Anwendung ist dabei, stets zusammenpassende Adapter-Sets (male und female Gegenstück) einzusetzen, da es je nach Hersteller unterschiedliche, nicht immer zueinander kompatible Pinbelegungs-Standards gibt.

Technisch nutzt diese Lösung die Tatsache, dass ein Standard-CAT5-Kabel vier verdrillte Adernpaare besitzt, während ein einzelnes DMX512-Signal nach dem 3-pol-Standard lediglich zwei Signaladern (plus Masse) benötigt – dadurch lassen sich rein rechnerisch bis zu vier unabhängige DMX-Leitungen gleichzeitig über ein einziges CAT5-Kabel führen. In der Praxis ist dabei zu beachten, dass die verwendete Pinbelegung zwischen den Adaptern exakt übereinstimmen muss, da unterschiedliche Hersteller hier historisch bedingt nicht immer denselben Standard verwenden – eine Inkompatibilität an dieser Stelle führt nicht zu einer Beschädigung, aber zu einem non-funktionalen Signal. Elektrisch ist ein CAT5-Kabel für die relativ niedrige DMX-Datenrate von 250 kBit/s ohnehin deutlich überdimensioniert, weshalb auch bei größeren Kabellängen in der Praxis keine Qualitätseinbußen gegenüber klassischem DMX-Kabel zu erwarten sind, solange die Adapter korrekt zusammenpassen.

• von RJ 45 Buchse zu 4x XLR 3-pol male
• analoge Kabelpeitsche die anstatt eines 4-Channel-Multicores die 4 Adernpaare + Schirm eins Netzwerkkabels verwendet um 4 analoge
• Signale von A nach B zu schicken
• mit jedem geschirmten Netzwerkkabel mit RJ-45- oder Ethercon-Stecker in allen Längen kompatibel
• auch für DMX nutzbar
• Abmessungen: 48 x 110 x 40 mm
• Gewicht: 400 g
• kompatibel mit allen Produkten der the sssnake Cat Snake Serie
