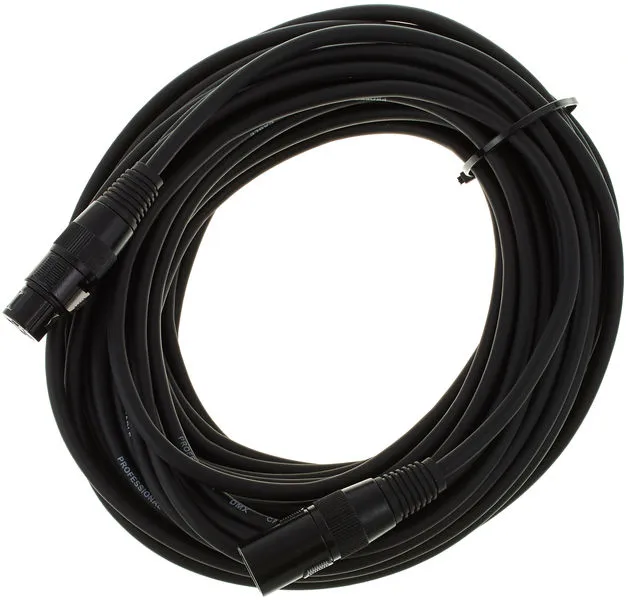

20m 3-pol DMX Kabel

20m 3-pol DMX Kabel – klassisches DMX512-Kabel mit 3-poligen XLR-Steckern zur Ansteuerung von Scheinwerfern, Nebelmaschinen oder anderer DMX-fähiger Technik.

Im Gegensatz zu normalen Mikrofonkabeln ist ein echtes DMX-Kabel für die Datenübertragung nach RS-485 mit dem passenden Wellenwiderstand (120 Ω) ausgelegt – dadurch bleibt das Steuersignal auch über längere Strecken und bei mehreren in Reihe geschalteten Geräten stabil.

• Länge: 20 m
• Anschluss: 3-polig XLR (male/female)
• Einsatz: DMX512-Steuerleitung, in Reihe verkettbar ("Daisy Chain")

In der Veranstaltungstechnik wird gerne unterschätzt, wie sehr die Qualität der Verkabelung über die Zuverlässigkeit einer Lichtshow entscheidet: Fällt mitten in der Show eine DMX-Leitung aus, verlieren alle nachgeschalteten Geräte gleichzeitig die Steuerung und fallen typischerweise auf einen undefinierten oder statischen Zustand zurück. Ein sauber konfektioniertes, geschirmtes DMX-Kabel mit korrekt verlöteten oder gecrimpten XLR-Steckern minimiert genau dieses Risiko und ist deshalb kein Ort, an dem sich Sparen lohnt. Wir setzen daher ausschließlich auf Markenware mit robusten Zugentlastungen und vergoldeten Kontakten, die auch nach hunderten Auf- und Abbauten noch zuverlässig kontaktieren. Gerade bei Wanderausstellungen, Bandshows oder mobilem DJ-Equipment, wo Kabel täglich ein- und ausgesteckt werden, macht sich diese Verarbeitungsqualität im Alltag bemerkbar. Wer öfter mit DMX arbeitet, sollte außerdem immer ein Ersatzkabel griffbereit haben, denn ein Kabeldefekt ist in der Praxis die häufigste Fehlerursache in DMX-Installationen.

Technisch betrachtet handelt es sich bei DMX512 um ein serielles Bus-Protokoll auf Basis von RS-485, das mit einer festen Baudrate von 250 kBit/s arbeitet und pro Universum bis zu 512 einzeln adressierbare Steuerkanäle überträgt. Die Norm sieht eigentlich einen 5-poligen XLR-Stecker vor, in der Praxis hat sich in weiten Teilen der Branche jedoch der 3-polige XLR-Stecker durchgesetzt, da die beiden zusätzlichen Pins der 5-pol-Variante (für einen optionalen zweiten Datenkanal) von den allermeisten Geräten ohnehin nicht genutzt werden. Wichtig für die praktische Anwendung ist außerdem der Reihenschaltungs-Gedanke ("Daisy Chain"): DMX-Geräte werden nicht sternförmig verkabelt, sondern nacheinander durchgeschleift, wobei am letzten Gerät der Kette idealerweise ein Abschlusswiderstand (Terminator) mit 120 Ω gesetzt wird, um Signalreflexionen auf langen Leitungen zu vermeiden. Ohne Terminator kann es speziell bei Kabellängen über 100 Metern oder bei vielen in Reihe geschalteten Geräten zu Flackern oder Aussetzern kommen. Da DMX512 keinerlei Fehlerkorrektur besitzt, überträgt sich jede elektrische Störung auf der Leitung theoretisch direkt auf die angeschlossenen Scheinwerfer – ein weiterer Grund, warum die Schirmung des Kabels und der Verzicht auf Billigware hier besonders wichtig ist.
